Selasa, 29 September 2015

MEMBUAT SEBUAH SUSUNAN KOMPONEN 7 SEGMENT DISPLAY AND DRIVER TEST CIRCUIT



LANGKAH LANGKAH MEMBUAT SEBUAH SUSUNAN KOMPONEN
7 SEGMENT DISPLAY AND DRIVER TEST CIRCUIT

Sebelum kita membuat sebuah susunan komponen pada gambar diatas, ada beberapa langkah - langkah  yang harus kita lakukan.

Dibawah ini ada beberapa langkah – langkah / cara untuk membuat susunan komponen 7 segment :

Cara membuat 7 Segment

1.      Bukalah Program Schematic

2.      Lalu pilih Library Editor maka hasilnya akan menjadi seperti gambar dibawah ini:

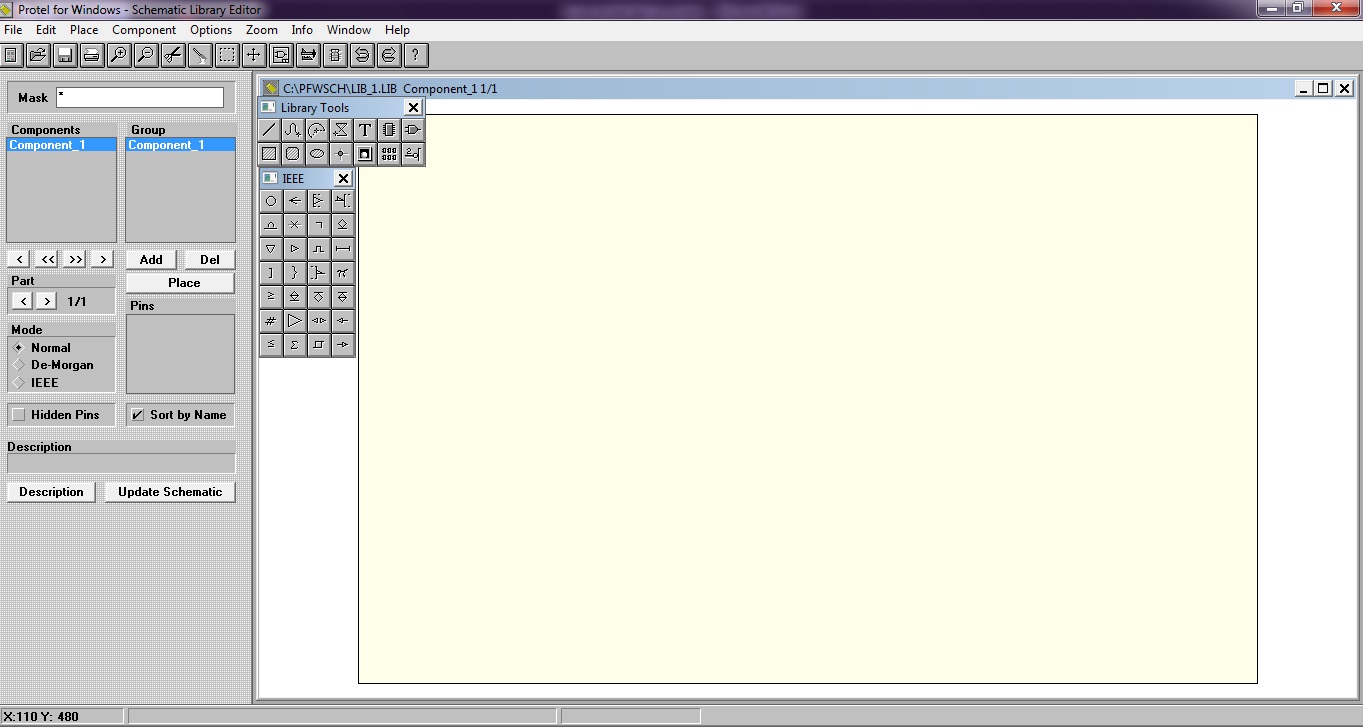

3.      Kemudian klik menu File>New maka hasilnya akan menjadi seperti pada gambar di bawah ini:




4.      Klik icon rectangle, tarik ke kiri mouse, tarik ke kiri bawah buat sebuah kotak



5.      Kemudian klik zoom pilih sehingga terlihat grid/kotak-kotak, lalu gunakan polygon tool buat gambar seperti di bawah ini.





6.      Kemudian klik menu edit > select > inside area untuk blog gambar, Kemudian klik menu edit > copy > paste, paste kan gambar yang disebelah kiri sebanyak 6 kali.Pindahkan gambarnya satu persatu dengan mengeklik 2x pada gambar. Jika ingin di rotasi tekan space.Kemudian susun bentuk seperti angka 8 seperti pada gambar dibawah ini.



7.      Kemudian gabungkan gambar angka 8 dengan sebuah kotak yg dibuat tadi.

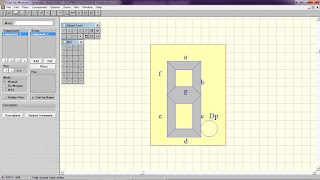

8.      Kemudian buatlah huruf-huruf dengan menggunakan Icon Text,lalu buatlah juga sebuah lingkaran dengan memakai icon lingkaran seperti gambar dibawah ini.



9.      Selanjutnya tambahkan garis dengan cara klik icon garis. Kemudian save dengan nama 7 segment lalu klik OK


Setelah 7 Segment telah dibuat, maka langkah selanjutnya buatlah Susunan Komponen seperti contoh gambar dibawah ini.


1.      Bukalah Program Schematic Editor
2.      Lalu Pilih Schematic Capture maka hasilnya akan menjadi seperti gambar dibawah ini:


3.      Komponen yang harus diperlukan:
7segment (7segment.lib)
SW_DPST (Device.lib)
Resistor (Device.lib)
Batteray (Device.lib)
IC 7447 (D_TTL.lib)


4.      Klik Add/Remove pada Library, kemudian cari save 7segment dan di klik, lalu klik Add > klik 7 segment > OK .Untuk menambahkan 7Segment pada Library seperti gambar dibawah ini.

5.      Masukkan Komponen 7Segment dari 7 Segment.lib, dengan mengklik component 1 2x.

6.      Pilih Komponen IC 7447 dari D_TTL.lib

7.      Kemudian tambahkan Resistor,Batteray,dan SW_SPST dari Device_lib


Untuk melengkapi gambar diatas lakukan hal-hal berikut :
1.     Sambungkan Rangkaian menggunakan Elctrical Wire (sebagai kabel).      Klik icon ini pada Wiring tools. Lalu klik dari satu pins ke pins lainnya.
2.      Menambahkan Power Ground dan vcc.
3.      Klik tools Power Port pada Wiring tool
4.      Klik pada ujung atau ditengah pertemuan kabel, kemudian rotasi dengan menekan space bar, untuk mengubah namanya, klik dua kali pada port sampai muncul kotak dialog power port, ganti style dengan power ground.

5.      Menambahkan Junction, klik tools junction pada menu wiring tools  klik pada pertemuan kabel. Junction merupak titik merah yang menunjukkan bahwa kabel tersebut tersambung.

Susun Komponen Seperti Gambar berikut:
